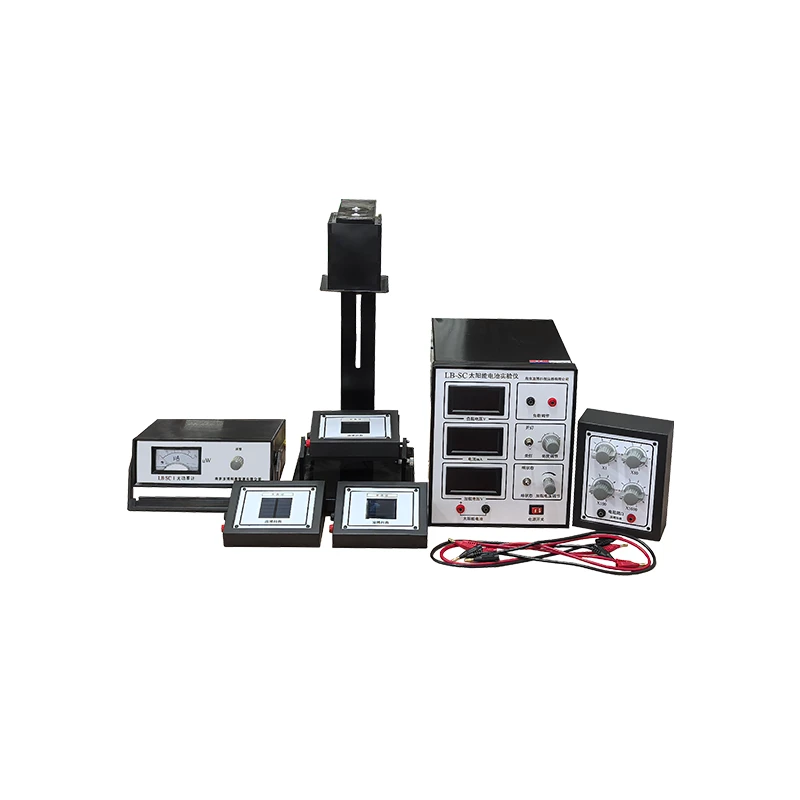

LB-SC-Aparat za karakterizacijo sončnih celic



Tri vrste sončnih panelov

Ta aparat za karakterizacijo sončnih celic LB-SC-A uporablja navpično zasnovo, ki preprečuje, da bi svetloba sevala v oči drugih učencev. Vir svetlobe je volframova žarnica z gladko nastavljivo (brezstopenjsko) jakostjo. Za merjenje jakosti osvetlitve se uporablja merilnik svetlobne moči. Njegov spektralni odzivni razpon je od 300 do 1000 nm, z največjo valovno dolžino 700 nm. Sistem vključuje tri vrste sončnih kolektorjev: monokristalni silicij, polikristalni silicij in amorfni silicij. Vsaka plošča ima aktivno površino 42 mm × 42 mm. Največja napetost je 2,5 V, največji-tok kratkega stika pa 130 mA. Ta aparat je idealen za tečaje nove energije.

Ta aparat za karakterizacijo sončne celice LB-SC-A vključuje uporno škatlo s štirimi nastavitvenimi območji: ×1, ×10, ×100 in ×1000. Voltmeter je 3,5-mestni zaslon z obsegom 19,9 V in natančnostjo 0,01 V. Ampermeter je prav tako 3,5-mestni zaslon z obsegom 19,9 mA in natančnostjo 0,01 mA. Kot nagiba solarne plošče je mogoče prilagoditi od 0 stopinj do 60 stopinj, kar študentom omogoča opazovanje, kako kot vpliva na izhodno moč. Komplet vključuje krmilno omarico, glavno enoto, tri sončne kolektorje, merilnik moči svetlobe, uporovno omarico in svetlobni ščit. Nadzorna omarica meri 200 × 250 × 250 mm, glavna enota pa 180 × 200 × 430 mm. Sistem je dokončan in pripravljen za uporabo.

S tem aparatom za karakterizacijo sončnih celic lahko učenci izvedejo štiri poskuse:

1. Merijo tok kratkega{1}}toka, napetost-odprtega tokokroga, največjo moč, optimalno obremenitev in faktor polnjenja pri različnih jakostih svetlobe.

2. Merijo krivuljo napetosti prednapetostnega toka-v temi.

3. Analizirajo, kako se kratko{1}}tok in-napetost odprtega tokokroga spreminjata z jakostjo svetlobe.

4. Preučijo, kako se napetost in tok spreminjata z različnimi koti vpadne svetlobe.
